DNI系列負序電流監測儀
產品簡介
DNI系列負序電流監測儀簡介
DNI-A負序電流監測儀采用高性能單片機，采用真有效值算法，采集、計算負序電流等7個電力參數。在30-70Hz范圍內，即使信號波形發生畸變后，也可保證測量精度。支持RS232或RS485通訊，便于現場聯網使用。
DNI-A具備負序過流、反時限負序過零報警輸出，同時具備信號的變送輸出（4-20mA）。
DNI系列負序電流監測儀產品特征
DNI-A采用高性能單片機，采集發電機定子三相電流，通過合理的數學模型計算，實現對負序電流及A值（I22t）等參量的在線監測、報警以及變送輸出。
配套的上位機軟件，可管理多臺儀器。
DNI-A具備以下特點
1、負序過流、反時限過流報警

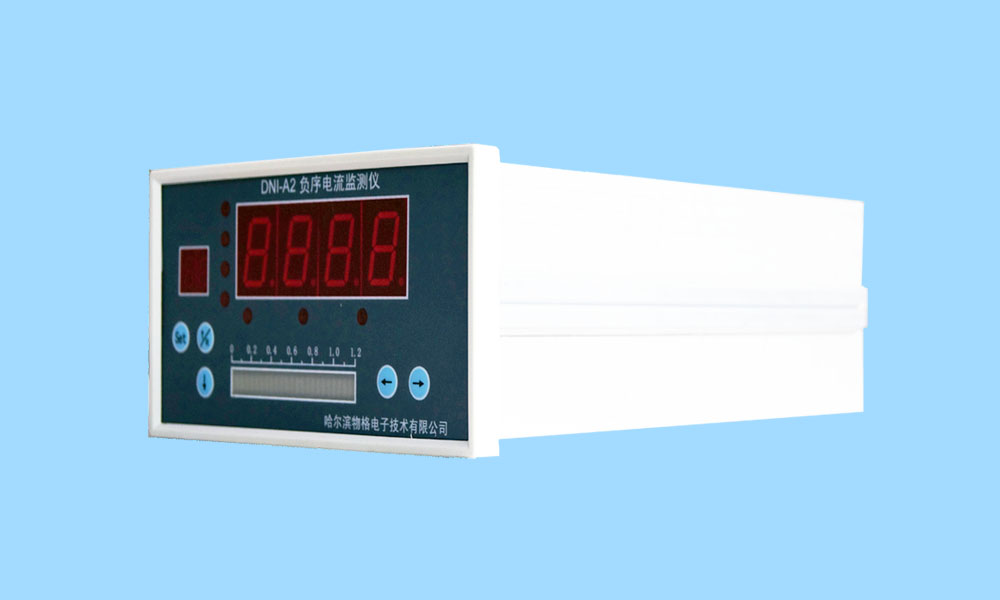

2、前面板光柱顯示
3、負序電流及I22t 參數4-20mA輸出

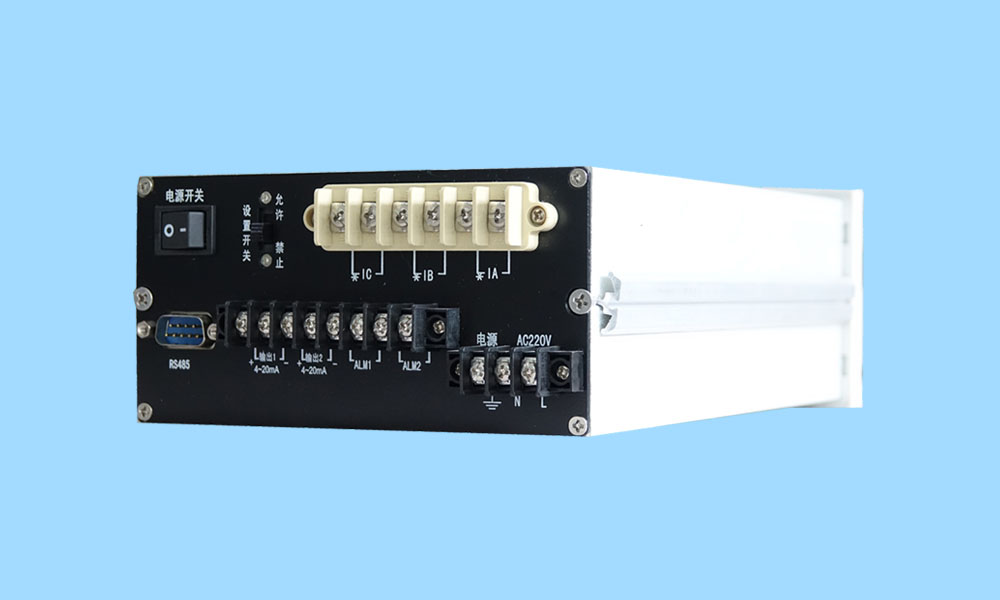

DNI系列負序電流監測儀后面板端子接線

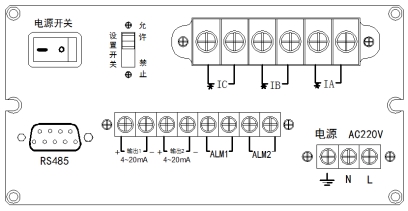

1、 后面板示意圖
2、 信號
按標示接入電流信號，“*”端子為流入儀表端。
3、 RS485（標準）
線號 | 定義 |
1 | +（485A） |
4 | -（485B） |
4、 RS232（可選）
5、 報警信號
報警輸出接點的容量為：12A，125VAC；7A，250V-28VDC；
ALM1 : 負序過流報警節點
ALM2 : 反時限負序過流報警節點
6、 模擬量輸出
輸出1：負序電流
輸出2：反時限負序電流
7、 工作電源
DNI系列負序電流監測儀技術參數
1、 準確度
優于 0.5% F.S.
2、 輸入
| 交流電流通道 |
輸入阻抗 | < 0.05Ω |
量程 | AC6A/AC1.2A(*) |
隔離耐壓（輸入/輸出） | 3000VDC |
注* ：根據現場CT的二次值，確定電流通道的標稱輸入，AC5A或AC1A。取標稱輸入的1.2倍為量程。
3、 輸出
序號 | 參量 | 4mA對應值 | 20mA對應值 |
輸出1 | 負序電流 | 0A | 定子額定電流 |
輸出2 | 反時限負序電流 | 0 | A值（參見5.5） |
4、 通訊
串行口：RS485(標準)／RS232(可選)
5、 絕緣強度（在輸入／機殼／電源之間）
引用標準：IEC688－1992
試驗方法：AC2kV 1分鐘 漏電流2mA
6、 穩定性
溫度范圍：－10～＋50℃
溫度影響：100ppm/℃
長期穩定性：＜0.2％/年
7、 工作條件
溫度：－10～＋50℃
濕度：20～95％無凝露
8、 儲藏條件
溫度：－25～＋75℃
濕度：20～95％無凝露
9、 工作電源
電源電壓：AC 198～242V;40～70Hz
整機功耗：＜ 8W
10、 重量
凈重：3.5kG
11、 外形尺寸
外形尺寸：160mm(長)×84mm(寬)×320mm(深)
安裝開孔尺寸：150mm×75mm
DNI系列負序電流監測儀具備以下特點
1、負序過流、反時限過流報警
2、前面板光柱顯示
3、負序電流及I22t 參數4-20mA輸出
DNI-A負序電流監測儀采用高性能單片機，采用真有效值算法，采集、計算負序電流等7個電力參數。在30-70Hz范圍內，即使信號波形發生畸變后，也可保證測量精度。支持RS232或RS485通訊，便于現場聯網使用。
DNI-A具備負序過流、反時限負序過零報警輸出，同時具備信號的變送輸出（4-20mA）。
測量參量
符號 | 參量 | DNI-A | DNI-A1 | DNI-A2 |
IA | A 相電流 | ※ | ※ | ※ |
IB | B 相電流 | ※ | ※ | ※ |
IC | C 相電流 | ※ | ※ | ※ |
F | 頻率 | ※ | ※ | ※ |
3I0 | 零序電流 | ※ | ※ | ※ |
I2 | 負序電流 | ※ | ※ | ※ |
I22t | 反時限參數 | ※ | ※ | ※ |
輸出1（4-20mA） | 負序電流 |
| ※ | ※ |
輸出2（4-20mA） | 反時限負序電流 |
|
| ※ |
報警節點 ALM1 | 負序過流 | ※ |
報警節點 ALM2 | 反時限過流 | ※ |
外形尺寸 | 160(寬)×84(高)×320(深) |
安裝開孔尺寸 | 150×75 |
工作電源 | AC 198～242V 40～70Hz；DC110-220V |
DNI系列負序電流監測儀技術規格
準確度：
優于 0.5%(FSR)
輸入電流：
0～5.5A；輸入阻抗 < 0.05Ω
輸出電流：
4～20mA；負載能力500Ω
報警節點：
12A,125VAC;7A,250VAC或28VDC
串行通訊口：
RS485(標準)／RS232(可選)
工作條件
溫度：-10～50℃
濕度：20～95% 無凝露
