ET系列電量變送器

產品簡介

ET系列電量變送器概述

ET系列電量變送器是一種將輸入的被測電量（交流電流、交流電壓、有功功率、無功功率、直流電流、直流電壓、頻率、有功電能、無功電能、功率因數等）轉換成按線性比例輸出的直流電流或電壓（電能以脈沖形式輸出）信號的測量儀器。該產品可與A/D、PLC、二次儀表等直接配接，也可用作檢測計量或控制、調節等裝置中的反饋取樣元件，因此可廣泛應用于電力、石油、煤炭、冶金、郵電、市政、鐵路等領域的電氣控制、自動化控制以及調度系統。

ET系列電量變送器產品特點

1、ET系列變送器體積小；結構緊湊；外殼采用增強阻燃塑料，其電氣絕緣性能好，用于各種屏柜裝置上安全可靠；

2、精心設計的信號轉換及處理方式保證了除電能外所有品種的測量準確度達到0.2%，頻率變送器可在測頻范圍為49.5～50.5Hz時保證這一精度；

3、如用戶要求，多數變送器的響應速度可達到60mS內；

4、低紋波含量，所有品種的紋波含量都不超過0.2%；

5、直流變送器對勵磁回路電壓、電流的安全、準確測量獲得用戶的一致認同；

6、相當比例軍用元件的使用保證了該系列產品的長期穩定性。

ET系列電量變送器通用技術指標

1、準確度等級： 0.2級/0.5級

2、工作環境：溫度：0～+45℃；濕度：< 95%，不凝露

3、貯存環境： -20～70℃／<70% 相對濕度，不凝露

4、電流輸出負載： RL≤11V/Io，在此范圍內Io值與RL大小無關

5、輸出紋波值： < 0.2%p.p.

6、非線性度： < 0.03%

7、絕緣強度： AC2000V(1min，1mA)

8、響應時間： < 250ms

9、輔助電源： 220V.AC(亦可按用戶需求)

10、安裝方式： DIN(35mm)導軌卡裝或螺釘固定

ET系列電量變送器通用技術指標

1、準確度等級： 0.2級/0.5級

2、工作環境：溫度：0～+45℃；濕度：< 95%，不凝露

3、貯存環境： -20～70℃／<70% 相對濕度，不凝露

4、電流輸出負載： RL≤11V/Io，在此范圍內Io值與RL大小無關

5、輸出紋波值： < 0.2%p.p.

6、非線性度： < 0.03%

7、絕緣強度： AC2000V(1min，1mA)

8、響應時間： < 250ms

9、輔助電源： 220V.AC(亦可按用戶需求)

10、安裝方式： DIN(35mm)導軌卡裝或螺釘固定

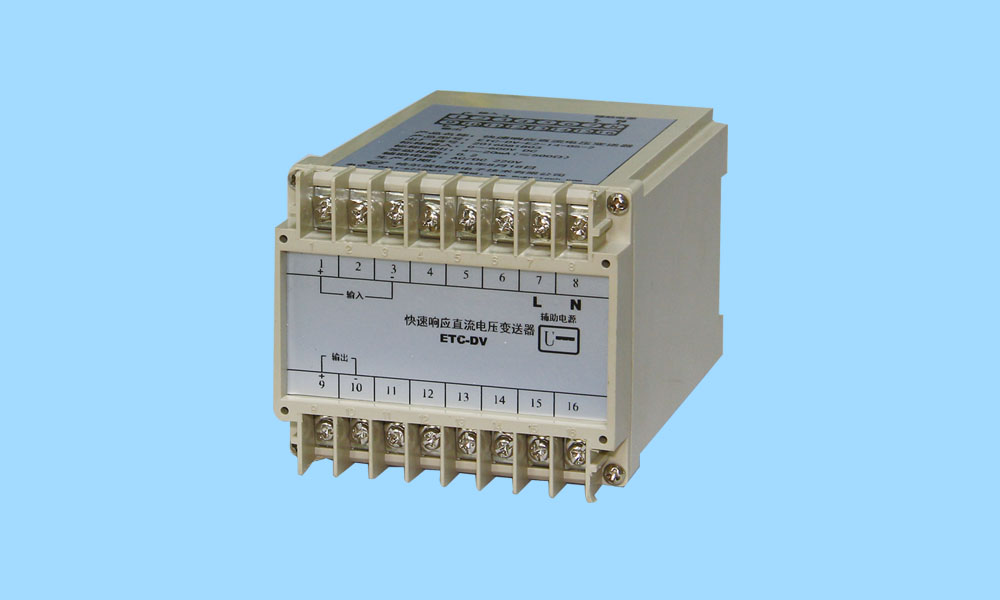

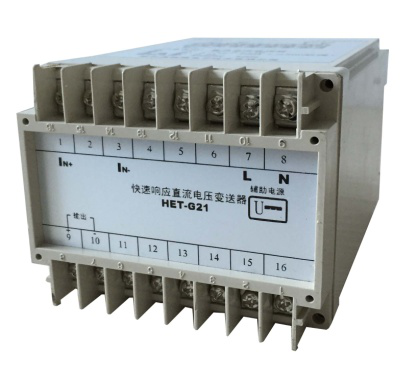

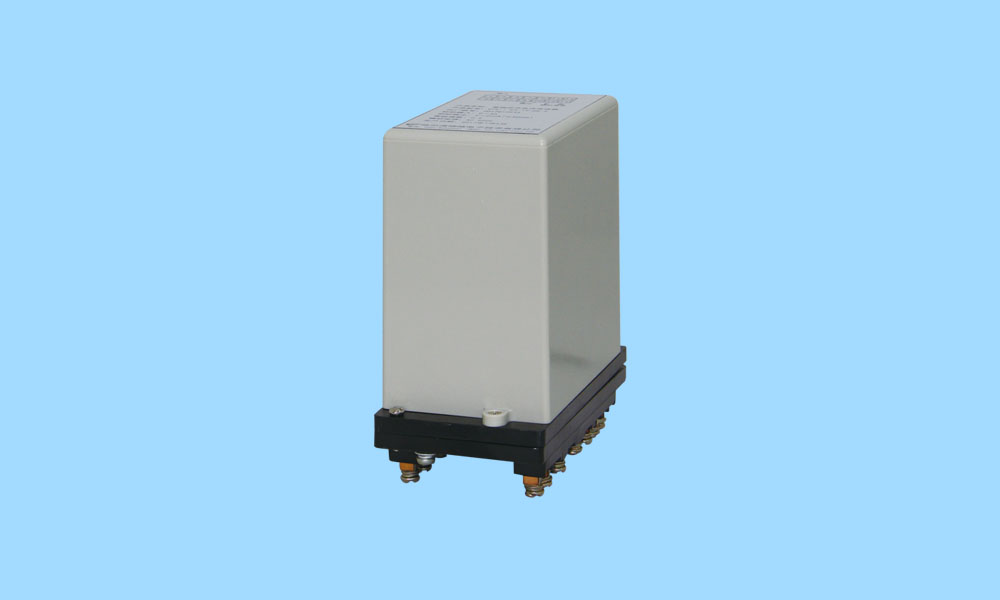

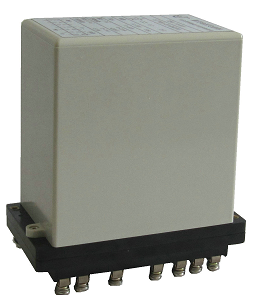

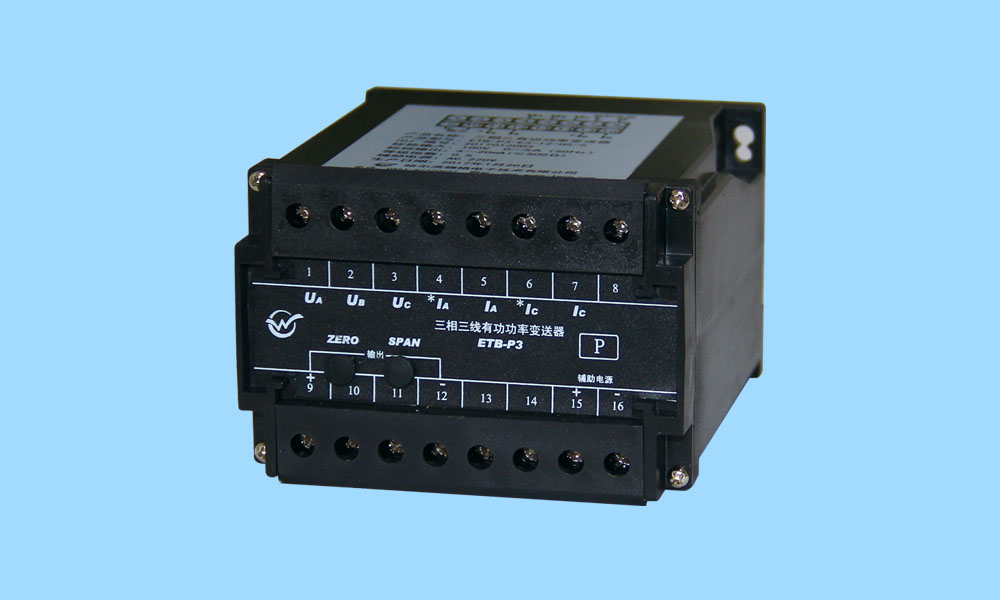

ET系列電量變送器殼體類型

A殼.png B型殼體.png C型殼體.png D型殼體.png

A型殼體 B型殼體 C型殼體 D型殼體

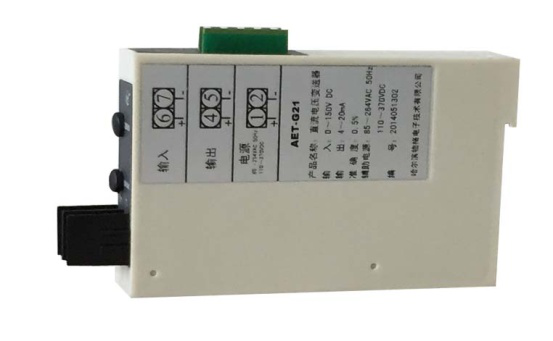

E型殼體

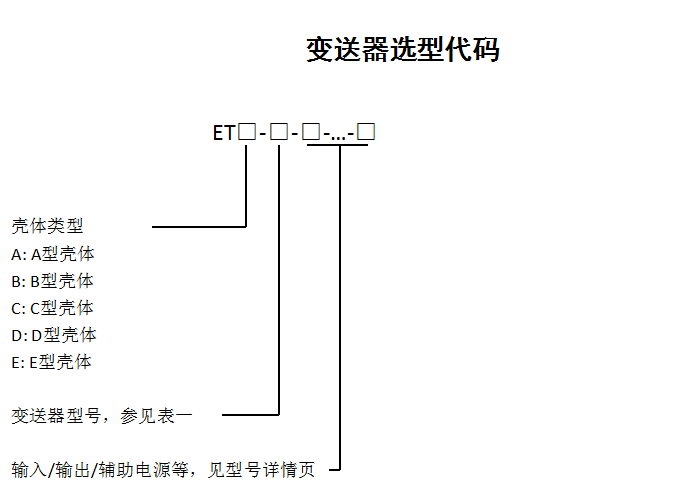

ET系列電量變送器選型代碼


表一

名稱	型號	名稱	型號
單相交流電流變送器	I	三相三線無功功率變送器	Q3
單相交流電流變送器（真有效值）	IT	三相三線P&Q組合變送器	PQ3
三組合交流電流變送器	3I	單相功率因數變送器	PF1
單相交流電壓變送器	V	三相功率因數變送器	PF3
單相交流電壓變送器（真有效值）	VT	直流電流變送器（分流器）	DI
三組合交流電壓變送器	3V	直流電壓變送器	DV
單相有功功率變送器	P1	頻率變送器	f
三相三線有功功率變送器	P3	負序電流變送器	I₂
三相四線有功功率變送器	P4	直流電流變送器（快速響應）	DIF
三相四線無功功率變送器	Q4	直流電壓變送器（快速響應）	DVF
