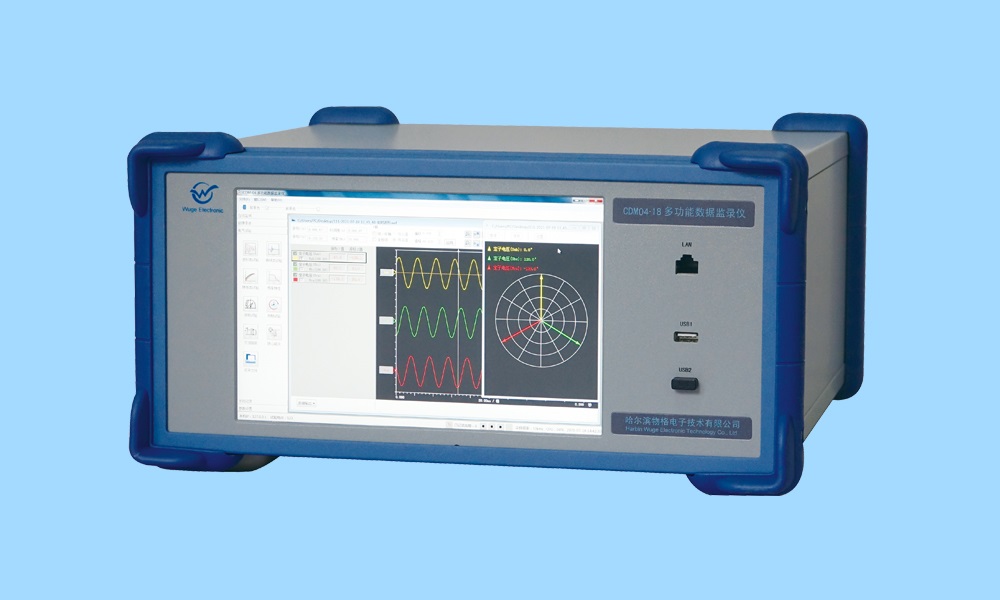

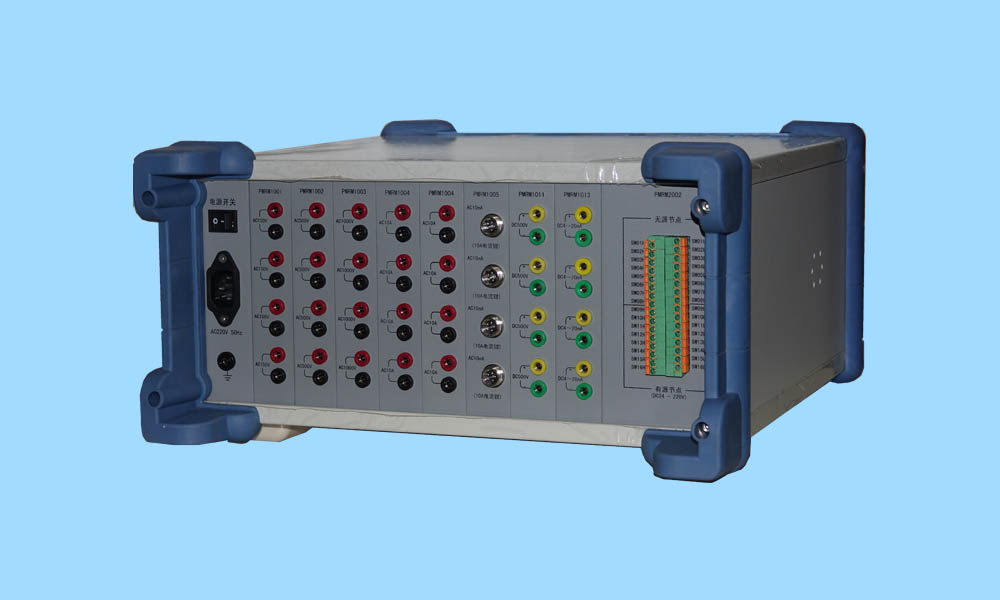

CDM04系列多功能數據監錄儀

產品簡介

   CDM04系列多功能數據監錄儀主要包括CDM04-18,CDM04-24和CDM04-32多功能數據監錄儀，還包括：發電機特性試驗儀，便攜式故障錄波儀，電量記錄分析儀，發電機綜合特性測試儀等等。

CDM04系列多功能數據監錄儀產品描述

CDM04系列多功能數據監錄儀，是集成了故障錄波、電氣試驗、綜合電力監測功能的便攜式儀器，內置高性能的處理、采集、運算和通訊組件，實現了先進的數據處理能力，可用于電力系統各個環節的穩態測量和暫態記錄分析。

本產品系列的第4代版本，采用QT編制的全新軟件界面，實現了錄波、試驗、監測的功能集成，增加了部分電氣試驗項目，并著重強化長時錄波功能。

配套的上位機軟件，具備與CDM04相同的軟件界面，可經由局域網與CDM04連接，實現儀器功能的遠程擴展，具備與CDM04本機基本相同的功能，包括監測、錄波、試驗、設置等等。

CDM04系列多功能數據監錄儀主要功能

故障錄波：按預定義的故障判據監測實時信號，在出現故障時啟動波形錄制，同時通知上位機。此功能可用于電力系統關鍵設備的運行監測，用于故障的捕捉、診斷。

實時監測：CDM04接入了16路開關量、18/24/32路模擬量。實時顯示波形、諧波、矢量圖，并實時計算模擬量有效值、派生量（頻率、有功、無功、零序、負序等）。模擬量波形可實時傳輸至上位機。

長時錄波：長時間連續記錄模擬量、開關量波形。最長可記錄180天，最高可選采樣頻率為10kHz。

發電機總啟動電氣試驗：可以高效完成新機組或大修后的電氣試驗項目，提高了測量精度和數據處理能力，實現電氣試驗的自動化。試驗項目包括發電機空載試驗、短路試驗、頻率特性、進相試驗、甩負荷試驗、轉子交流阻抗、一次調頻、同期裝置校驗等，以及勵磁調解器的各項試驗，例如階躍試驗、滅磁試驗、零起升壓試驗等。

儀器可用于電力系統或其他行業的關鍵設備的在線監測；也可作為便攜式儀器，用于各種工業設備的故障的監錄、分析；或利用其數據處理計算能力，作為數據源，向其他系統提供實時數據。

熱工與汽機：汽機錄波試驗是連續記錄并繪制選定參量的模擬量有效值、派生量及開關量狀態的曲線。

新能源并網檢測：具體包括：實時電能質量檢測、連續電能質量監測、功率區間電能質量統計、功率變化監測。

IEC104遙測：可讀取AGC裝置的控制量設定值，如功率設定值、電壓設定值等，以進行裝置的性能評測。

CDM04系列多功能數據監錄儀具備以下特點

1、采用QT編制的全新軟件界面，實現了發電機特性測試、故障錄波、實時監測功能的功能集成

2、全部通道100kHz同步采樣頻率

3、多種針對發電機的模擬通道類型：定子電壓、定子電流、轉子電壓、轉子電流、發電機轉速等；通道可定制

4、強化了長時錄波功能，長時間連續記錄模擬量、開關量波形。最長可記錄180天，最高可選采樣頻率為10kHz

5、直流通道隔離耐壓5000V.AC，滿足1000MW機組參數測量要求

6、多種計算量：有功、無功、頻率、負序、零序、矢量和、相角差、功角等

7、具有逐點瞬時有效值、功率計算功能，及時反映暫態變化

8、根據試驗曲線計算同期角、短路比、滅磁時間常數、響應時間、超調量、上升時間、振蕩次數、阻尼比等特性參數

9、能快速、準確地完成勵磁電壓的測量，響應時間≤4.5ms，記錄波形不含整流紋波

10、通過網絡連接時，可實現遠程跨地域通訊

11、曲線試驗可加入歷史數據對比

CDM04系列多功能數據監錄儀技術規格

電氣隔離18/24/32路模擬量、16路開關量；定頻采樣、同步采樣兩種模式

實時計算并記錄18/24/32路有效值及24路計算量

頻率輸入輸出通道，2路頻率輸入和2路頻率輸出通道。（選配）

實時監視（諧波分析、波形顯示、矢量圖），多種故障啟動方式

200GB 記錄容量（可擴展）

10．1”262K色TFT顯示屏,分辨率為1280×800

10/100Mbps局域網接口

802.3u接口

USB接口

CDM04系列多功能數據監錄儀PC軟件包

CDM的PC軟件包運行于Windows平臺，提供實時監視、參數設置、通道校準、數據分析、發電機總啟動電氣試驗等功能。軟件分為本地端軟件和遠程端，儀器既可以獨立進行試驗和錄波，也可以通過遠程端進行監視、試驗、錄波，大大方便了用戶的使用。并可通過USB接口進行數據交換。

CDM04系列多功能數據監錄儀產品系列

CDM04系列多功能數據監錄儀產品功能

電力試驗及數據分析：

• 發電機空載試驗、短路試驗，可做曲線擬合

• 勵磁調解器相關試驗（如階躍試驗、滅磁試驗、甩負荷試驗、PSS試驗等）

• 發電機同期試驗

• 轉子交流阻抗試驗

• 進相試驗

• 頻率特性試驗

• 一次調頻試驗

• 可以錄制任選的模擬量波形曲線、有效值曲線

故障錄波：

• 按用戶預先定義的故障判據（突變、過量、欠量、開關變位），在接入的模擬量、開關量及計算量的實時狀態符合判據時，啟動波形、有效值錄制，錄制的數據保存在永久存儲器上，掉電不失。遠程計算機可通過以太網實時獲得故障記錄狀態、故障記錄數據。

實時監測:

• 上位機、前置機均具備實時數據總匯、波形、諧波分析、矢量圖、趨勢圖等實時監測功能。

長時錄波：

• 長時間連續記錄模擬量、開關量波形。最長可記錄180天，最高可選采樣頻率為10kHz。

熱工與汽機

• 汽機錄波試驗是連續記錄并繪制選定參量的模擬量有效值、派生量及開關量狀態的曲線。

新能源并網檢測

• 具體包括：實時電能質量檢測、連續電能質量監測、功率區間電能質量統計、功率變化監測

IEC104遙測

• 可讀取AGC裝置的控制量設定值，如功率設定值、電壓設定值等，以進行裝置的性能評測

CDM04系列多功能數據監錄儀具備以下特點

1、采用QT編制的全新軟件界面，實現了發電機特性測試、故障錄波、實時監測功能的功能集成

2、全部通道100kHz同步采樣頻率

3、多種針對發電機的模擬通道類型：定子電壓、定子電流、轉子電壓、轉子電流、發電機轉速等；通道可定制

4、強化了長時錄波功能，長時間連續記錄模擬量、開關量波形。最長可記錄31天，最高可選采樣頻率為10kHz

5、直流通道隔離耐壓5000V.AC，滿足1000MW機組參數測量要求

6、多種計算量：有功、無功、頻率、負序、零序、矢量和、相角差、功角等

7、具有逐點瞬時有效值、功率計算功能，及時反映暫態變化

8、根據試驗曲線計算同期角、短路比、滅磁時間常數、響應時間、超調量、上升時間、振蕩次數、阻尼比等特性參數

9、能快速、準確地完成勵磁電壓的測量，響應時間≤4.5ms，記錄波形不含整流紋波

10、通過網絡連接時，可實現遠程跨地域通訊

11、曲線試驗可加入歷史數據對比

CDM04系列多功能數據監錄儀產品功能

電力試驗及數據分析：

• 發電機空載試驗、短路試驗，可做曲線擬合

• 勵磁調解器相關試驗（如階躍試驗、滅磁試驗、甩負荷試驗、PSS試驗等）

• 發電機同期試驗

• 轉子交流阻抗試驗

• 進相試驗

• 頻率特性試驗

• 可以錄制任選的模擬量波形曲線、有效值曲線

故障錄波：

• 按用戶預先定義的故障判據（突變、過量、欠量、開關變位），在接入的模擬量、開關量及計算量的實時狀態符合判據時，啟動波形、有效值錄制，錄制的數據保存在永久存儲器上，掉電不失。遠程計算機可通過以太網實時獲得故障記錄狀態、故障記錄數據。

實時監測：

• 上位機、前置機均具備實時數據總匯、波形、諧波分析、矢量圖、趨勢圖等實時監測功能。

長時錄波：

• 長時間連續記錄模擬量、開關量波形。最長可記錄180天，最高可選采樣頻率為10kHz。

新能源并網檢測：

• 具體包括：實時電能質量檢測、連續電能質量監測、功率區間電能質量統計、功率變化監測




IEC104遙測：

• 可讀取AGC裝置的控制量設定值，如功率設定值、電壓設定值等，以進行裝置的性能評測

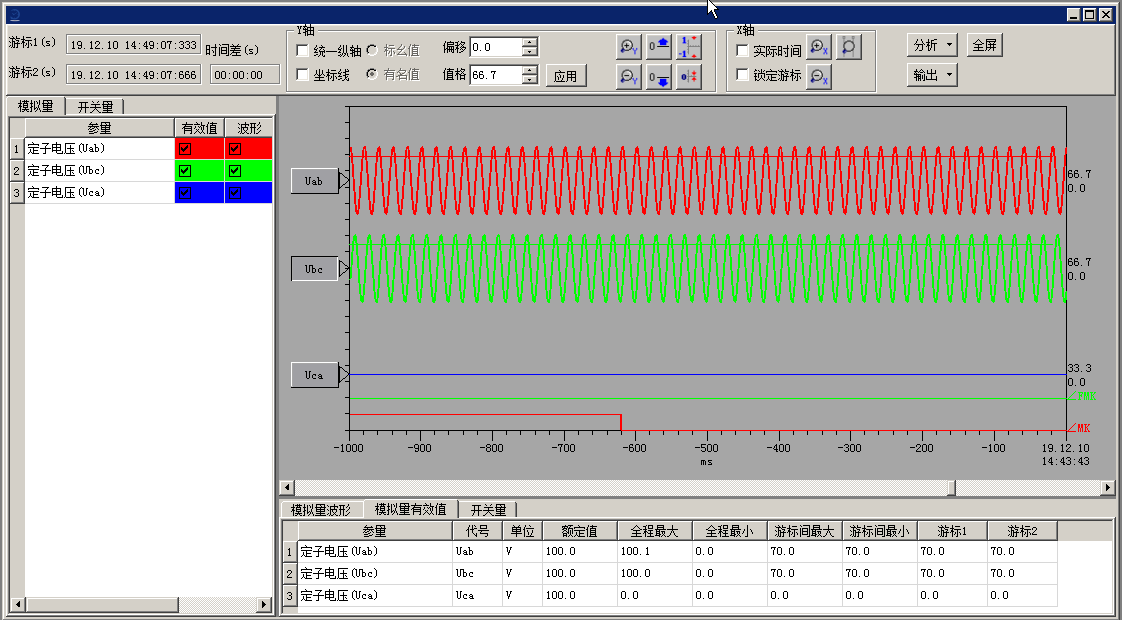

波形分析畫面

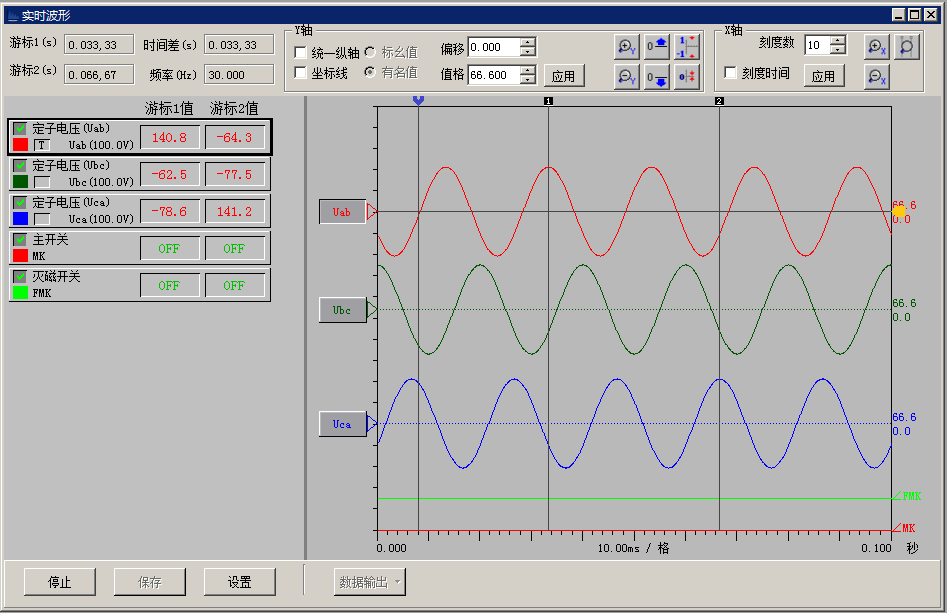

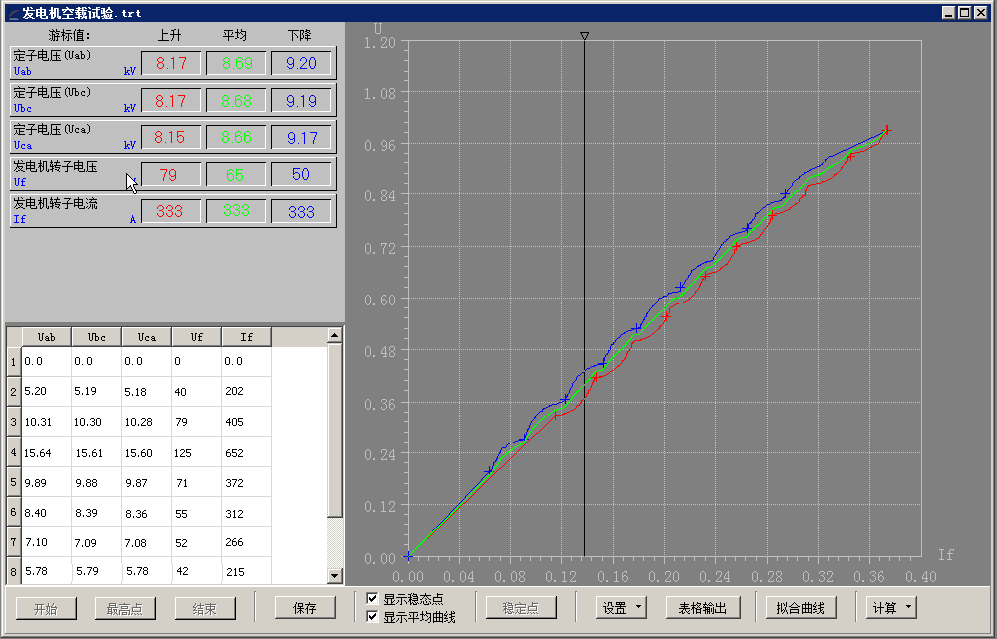

發電機空載試驗畫面

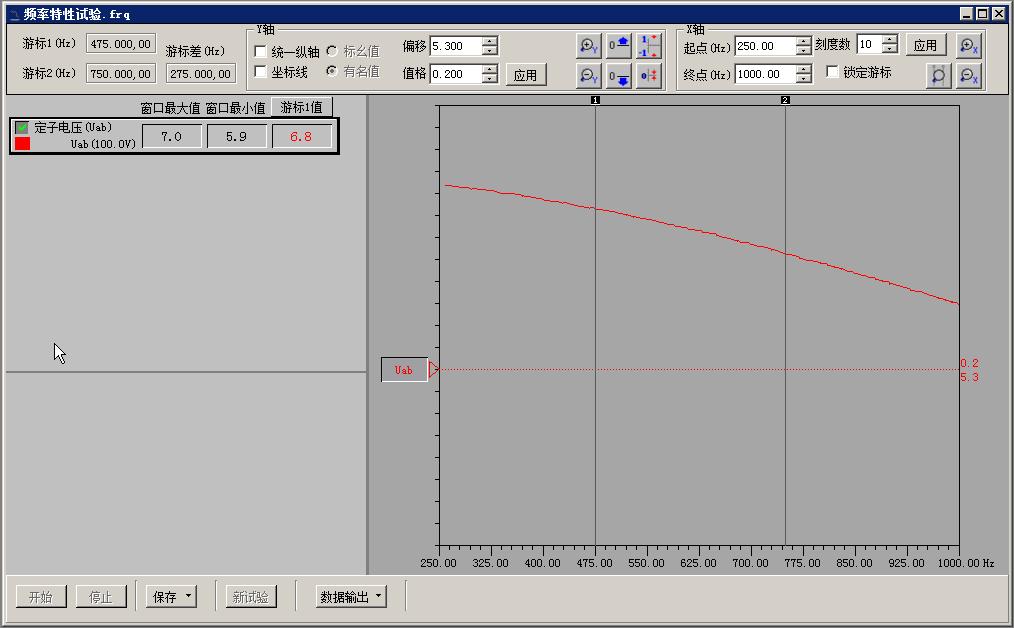

頻率特性試驗畫面

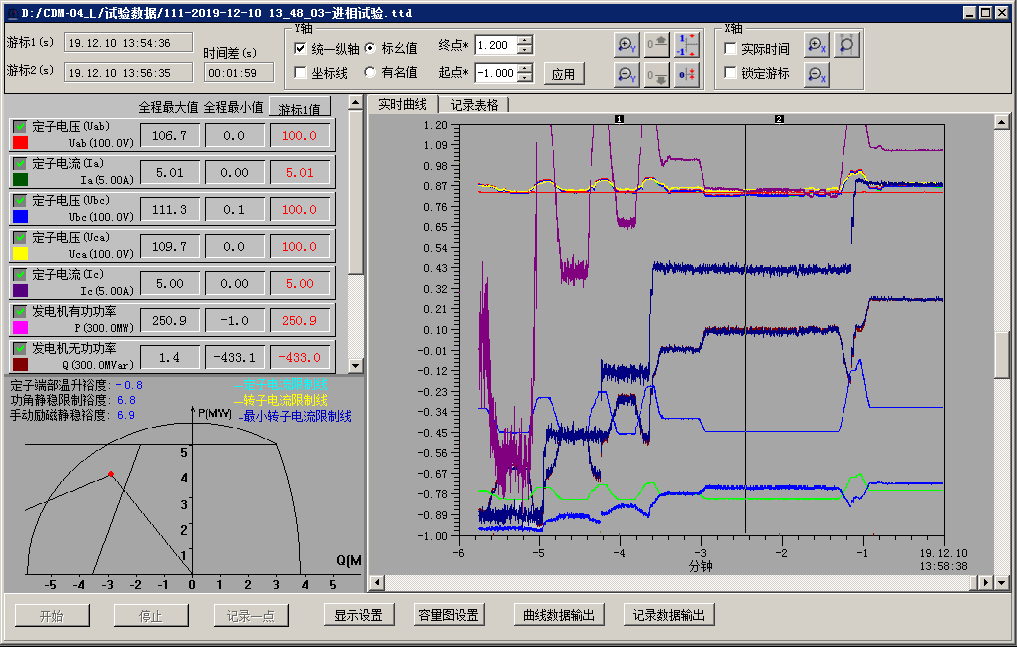

進相試驗畫面

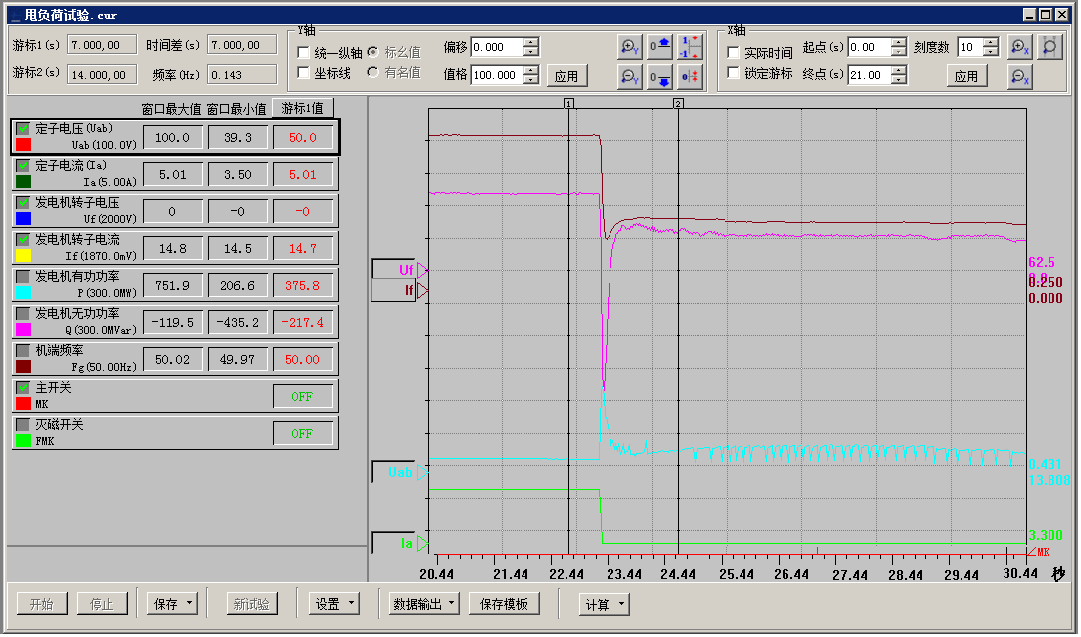

甩負荷試驗畫面

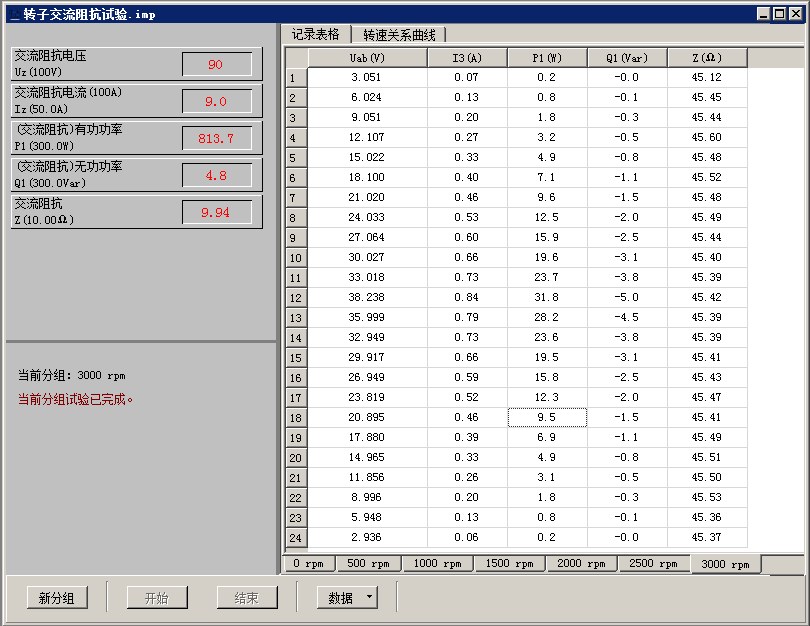

轉子交流阻抗試驗畫面

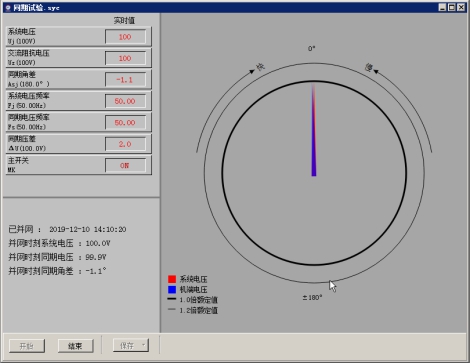

同期試驗畫面

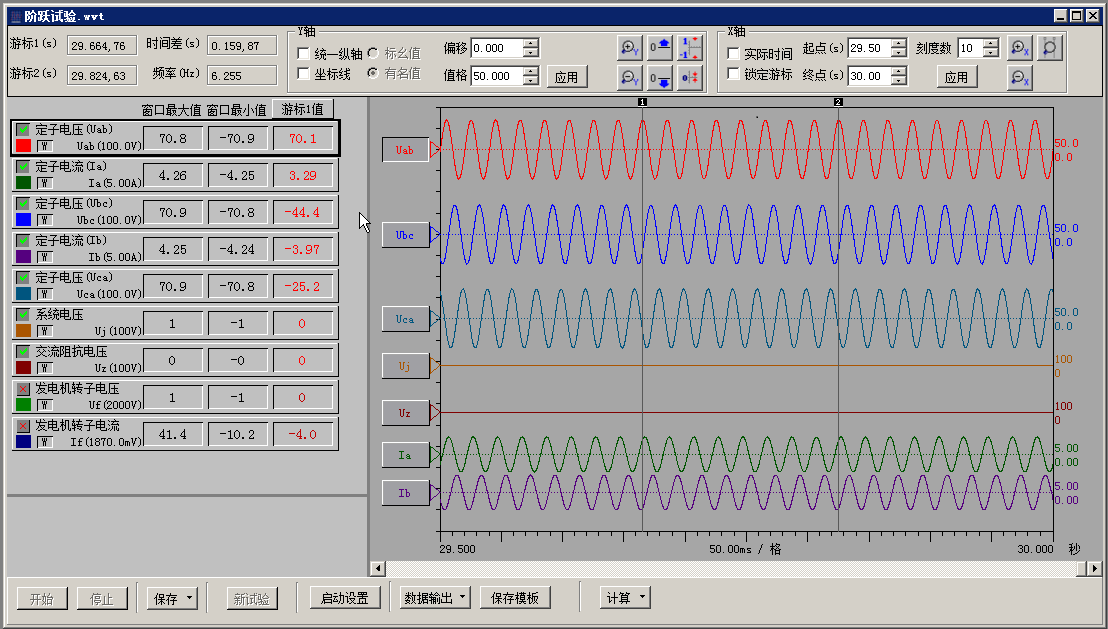

波形類試驗畫面
