轉子匝間短路RSO分析儀
產品簡介
轉子匝間短路RSO分析儀產品描述

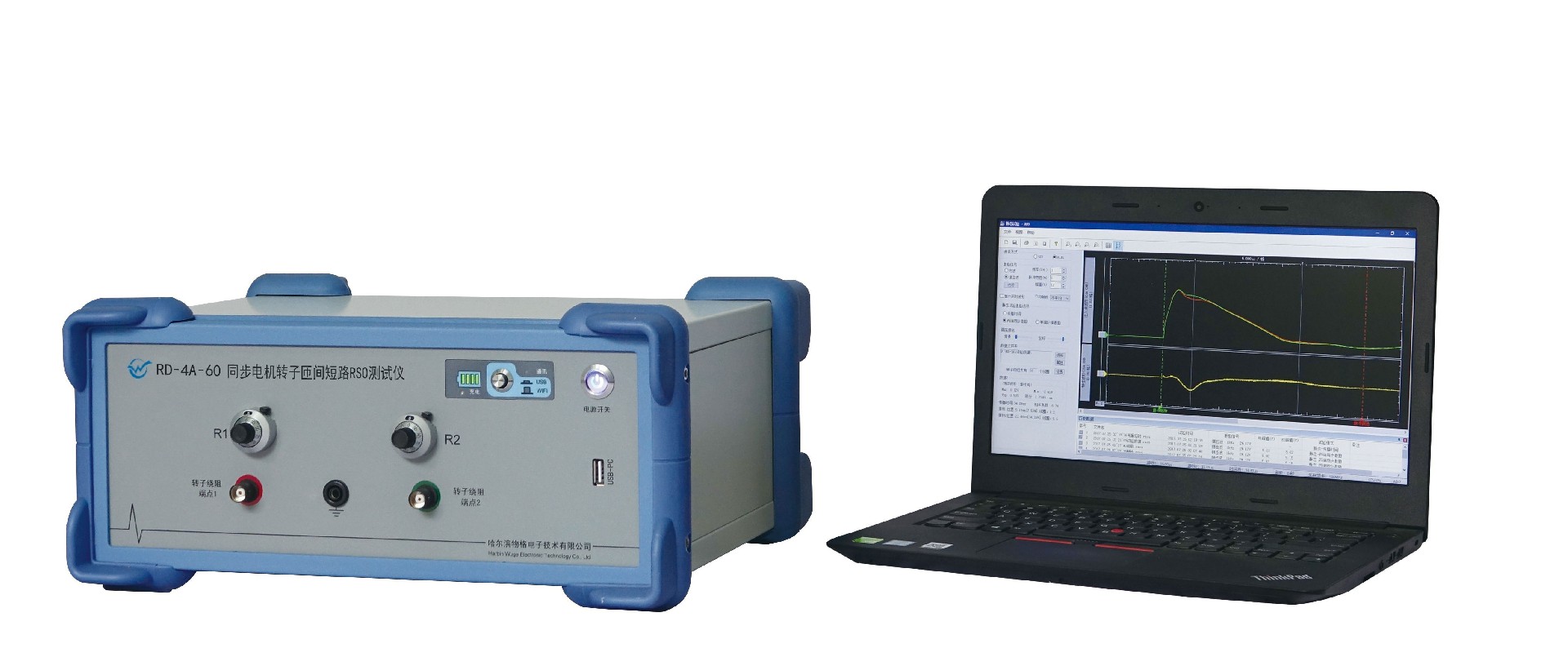

RD-4A轉子匝間短路RSO分析儀還可以稱作：發電機轉子匝間短路分析儀、發電機轉子RSO試驗儀、RSO匝間短路、RSO轉子匝間短路測試儀、發電機轉子RSO測試儀、匝間故障診斷儀、RSO分析儀等。是由哈爾濱物格電子技術有限公司研制并生產的設備，主要面向國內各電廠、電力科學研究院等。
RD-4A是基于RSO技術理論，采用先進的數字信號技術研發的一體化儀器，具備完備的試驗、分析功能。RD-4A內置DDS波形發生電路，可發生幅值、頻率、占空比可調的方波或鋸齒波，可根據轉子繞組的特性調整激勵信號的參數。RD-4A采用高速、高精度的雙路同步采樣電路，采樣觸發準確穩定。
RD-4A分析儀與筆記本電腦配套使用，由軟件控制試驗模式、激勵信號的特性，并對試驗數據進行分析。相對于使用商用示波器的構成方案，RD-4A分析儀軟件的數據管理、分析功能更為完善，可以實時計算Vp-p、相關系數等參量，并可方便地進行數據對比、添加標記，進行短路點的定位分析。
目前，RD-4A的技術功能處于國內領先地位，經過多次、多種容量的機組測試，試驗結果良好，能夠敏銳、準確地判斷發電機轉子的絕緣狀態，即使是潛伏期的故障點，也會表征出波形變化。
轉子匝間短路RSO分析儀原理簡述
發電機轉子繞組主要有接地、斷路和匝間短路等故障，其中轉子繞組的匝間短路故障占有較大比例。轉子繞組早期的匝間絕緣不良的情況，癥狀不明顯，隨著長時間的運行，匝間絕緣會逐漸惡化，嚴重的會發生短路。短路點局部過熱會導致絕緣燒毀接地，線棒過熱會導致變形，故障的進一步發展會造成護環燒壞、大軸磁化，甚至造成轉子燒損事故。盡早發現轉子繞組的匝間絕緣問題對于保證發電機的安全運行非常重要。

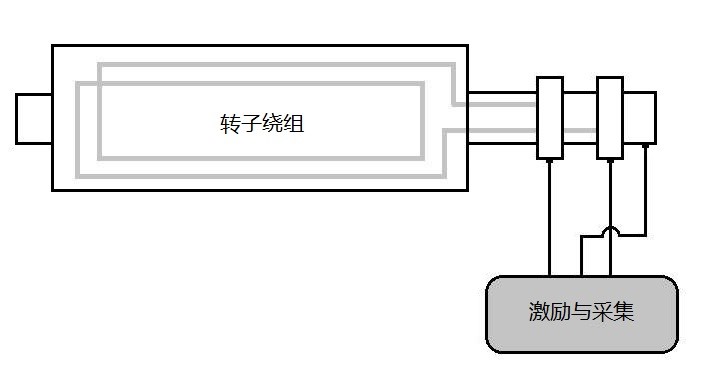

RSO試驗(RECURRENT SURGE OSCILLOGRAPH)，主要原理是在轉子繞組的兩端同時注入激勵信號，即前沿陡峭的低電壓脈沖，并通過分析注入點的波形來判斷轉子繞組中是否存在匝間短路故障及故障嚴重程度。
對于這種激勵信號，轉子繞組所呈現的阻抗是一個RLC分布電路的波阻抗。轉子繞組形狀復雜，有一些因設計而固有的阻抗變化的區域，在這些區域會產生反射波，注入點的波形是激勵信號與反射波的疊加。由于轉子繞組結構的對稱性，在沒有匝間短路時，在兩端注入同一激勵信號時，兩個注入點波形應該是高度一致的， 體現在特征波形（兩個注入點波形之差）上，應該表現為基本平直的直線。
當存在匝間短路或?qū)Φ囟搪窌r，短路造成的繞組阻抗不連續將產生較大的反射波。只要短路點不在繞組的正中間，反射波到達轉子兩端的傳播時間不同，則兩端呈現不同的合成波形，二者不能完全重疊，在特征波形上將表現出波峰突起。突起在時間軸上的位置，對應短路點在繞組上的位置（匝數）。突起的幅值，與匝數和短路電阻相關，匝數越大，即離注入點越遠，幅值越小；短路的阻值越小，突起幅值越大。
對于轉子繞組的匝間短路故障，目前主要的診斷方法有直流電阻法、匝間壓降法、交流阻抗法、氣隙波形法等。近年來開始應用的RSO試驗方法，具有方便、靈敏、適于長期跟蹤短路狀態的特點，而且能定位故障位置，并在相當程度上判斷故障的嚴重程度。
RSO試驗的靈敏度很高，在匝間短路初期就可以檢測出，當對多個歷史數據進行對比時，即使匝間絕緣有輕微的變化也能檢出，以供判斷絕緣惡化狀況的進展。試驗操作簡便，無需抽轉子、拔護環，只要轉子繞組與勵磁系統斷開，即可進行試驗。
